原位液体芯片三大优势

发布时间:2021-12-07 08:38:50

高校和科研机构在TEM电镜下研究液体样品是比较有挑战的。如果不配备专业的、优质的液体芯片,将会大大增加实验成本。氮化硅膜作为最好的液体芯片材料,已经成功应用于液体芯片,且获得非常好的客户反馈。


过去,在透射电子显微镜(TEM)下研究液体样品一直是研究人员的挑战。尽管透射电镜对于在干燥,孤立的条件下捕获精细细节非常有用,但显微镜中的高真空条件禁止使用液体环境。这给研究人员带来了一个问题,因为在其天然液体环境中研究样品具有无数好处。使用电子显微镜在原位液体细胞中对样品进行成像可以提供对生物系统(例如含有标记蛋白的细胞)的独特见解。



它还可以提供对材料科学过程的洞察力,例如纳米颗粒合成和电化学沉积。大多数材料和现实世界的过程都发生在含有水分的环境中,因此,找到一种解决方案来研究这些样品的TEM对研究人员而言至关重要。

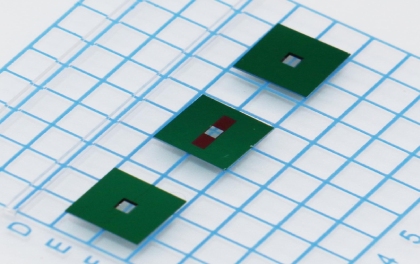

原位液体芯片使研究人员能够在TEM内的液体环境中研究样品。分辨率可以达到1nm以上,液体芯片中间有40 x 40 x 0.1um的氮化硅薄膜观察窗口。原位TEM液体芯片对液体样品的三个最重要的好处:



1. 可以使用TEM电镜设备在液体环境中观测和分析样品

2. 相对国外的液体芯片,原位的液体芯片性能上满足需求,价格上优于国外

3. 针对不同用户,我们提供液体芯片的定制,满足科研需求。



苏州原位芯片研发的液体芯片,已成功为国内外高校、科研机构研发使用。根据市场反馈,和国外产品在性能上几乎一致,可以满足大部分液体观测使用。
